Выравнивание обвязки на винтовых сваях при разной высоте оголовков выполняют тремя основными способами: регулировочными шайбами (перепад до 30–50 мм), подрезкой сваи или оголовка (перепад более 50 мм) и наращиванием (если свая ниже проектной отметки). Сначала нивелиром или лазерным уровнем измеряют отклонения всех оголовков от единой отметки, затем выбирают метод по величине перепада и типу обвязки. После выравнивания монтируют ростверк, контролируя горизонталь и геометрию.
Диагностика перепада: замер высот оголовков и допустимые отклонения
Перед выравниванием обвязки на винтовых сваях необходимо точно определить разницу высот оголовков. Используйте нивелир, лазерный уровень или гидроуровень. Замеры ведите от единого репера — отметки, вынесенной на неподвижный объект (например, на столб или стену).
Методика: установите нивелир на штатив, отгоризонтируйте, снимите отсчёты по рейке на каждом оголовке. Разница между максимальным и минимальным значением — это перепад свайного поля. Результаты зафиксируйте в таблице или схеме, указав номер сваи и отклонение от самой высокой.
Допустимые отклонения зависят от типа обвязки. Для деревянного ростверка (брус, бревно) перепад до 10 мм обычно компенсируется подкладками; для металлического (швеллер, двутавр) — до 5 мм; для бетонного — до 3 мм. Если перепад превышает эти значения, требуется выравнивание. Точные допуски уточняйте в СП 24.13330.2011 (актуализированная редакция на 2026 год) и в проектной документации.
Критичность перепада: при разнице более 30 мм для дерева и более 10 мм для металла обвязка не ляжет без напряжений, что приведёт к деформациям и снижению несущей способности. В таких случаях выравнивание обязательно.
Способы выравнивания при небольшом перепаде (до 30–50 мм)
Если разница высот невелика, можно обойтись без резки или наращивания свай. Применяют регулировочные шайбы, металлические пластины или подкладки под оголовок.
Регулировочные шайбы и пластины

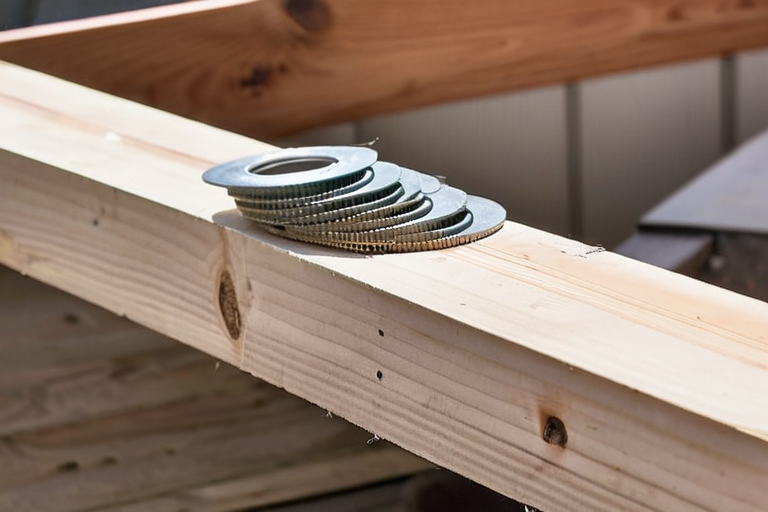

Под оголовок устанавливают шайбы нужной толщины (стальные, оцинкованные). Набор шайб позволяет плавно регулировать высоту с шагом 1–5 мм. Важно обеспечить плотное прилегание: шайбы должны быть зажаты между оголовком и обвязкой, без люфта.
Подкладки под обвязочный брус
Для деревянной обвязки используют подкладки из металла, фанеры или полимера. Их укладывают на оголовок, сверху — гидроизоляцию, затем брус. Толщина подкладок подбирается индивидуально. Не допускается использовать мягкие материалы (резину, войлок), которые со временем сомнутся.
Подливка бетоном или раствором
Если оголовок металлический и перепад небольшой, можно подлить под него бетонную смесь. Для этого вокруг сваи устанавливают опалубку, заливают бетоном класса не ниже B15. После застывания оголовок опирается на бетонную подушку. Этот метод требует времени на набор прочности.
После выравнивания проверьте жёсткость: обвязка не должна шататься. Люфт недопустим.
Подрезка свай и оголовков при значительном перепаде (более 50 мм)
Когда перепад превышает 50 мм, экономически целесообразнее срезать лишнюю высоту. Подрезке подвергают либо тело сваи, либо оголовок.
Инструменты: болгарка с отрезным диском по металлу, газовый резак, отрезной станок. При работе соблюдайте технику безопасности: защитные очки, перчатки, спецодежда.
Что предпочтительнее? Если оголовок приварен, часто проще срезать его, а затем приварить заново на нужной высоте. Подрезка тела сваи требует защиты резьбы и внутренней полости от стружки. После среза обязательно обработайте кромку антикоррозийным составом (грунт-эмаль по металлу).
Контроль горизонта после подрезки: повторно нивелируйте, убедитесь, что все оголовки в одной плоскости. Допуск — не более 2 мм на 1 м.
Наращивание оголовков и свай при недостаточной высоте
Если свая оказалась ниже проектной отметки, её наращивают. Методы:
- Приварка дополнительных пластин или стакана к оголовку. Используют стальной лист толщиной не менее 8 мм, приваривают по периметру сплошным швом.
- Наращивание тела сваи отрезком трубы того же диаметра с усилением. Стык зачищают, сваривают, устанавливают внутреннюю втулку для жёсткости.
- Бетонирование опалубки вокруг сваи. Вокруг сваи монтируют опалубку, заливают бетоном, увеличивая высоту. Применяют при небольших нагрузках.
Выбор метода зависит от нагрузки и типа обвязки. Для тяжёлых бетонных ростверков предпочтительнее сварка с усилением. Все сварные швы обрабатывают антикоррозийным составом.
Регулировка положения оголовков по горизонтали и вертикали
Помимо высоты, важно выровнять оголовки в плане. Проверьте соосность и шаг свай рулеткой. Отклонение от проектных осей не должно превышать 30 мм.
Смещение оголовков выполняют при помощи сварки дополнительных кронштейнов или пластин. Если оголовок съёмный, его можно повернуть или сдвинуть. Для временной фиксации используют домкраты.
Контролируйте диагонали и прямые углы: разница диагоналей не более 10 мм. Это обеспечит правильную укладку обвязки без напряжений.
Пошаговый монтаж обвязки после выравнивания
После выравнивания приступайте к монтажу обвязки.
- Очистите оголовки от грязи, ржавчины, обезжирьте.
- Уложите гидроизоляцию (рубероид, битумная мастика) на оголовки.
- Смонтируйте обвязку: для дерева — брус, для металла — швеллер, для бетона — опалубка с арматурой.
- Закрепите обвязку к оголовкам: болтами, сваркой или анкерами.
- Проверьте горизонталь и геометрию.
Крепёж должен быть оцинкован или иметь защитное покрытие. Для дерева используйте болты с гайками и шайбами.
Типичные ошибки и контроль качества при выравнивании
Частые ошибки:
- Неверный выбор метода: подрезка вместо наращивания при недостаточной высоте.
- Отсутствие антикоррозийной обработки срезов и швов.
- Игнорирование горизонтальных отклонений.
- Слабый крепёж, приводящий к люфту.
Чек-лист приёмки:
| Параметр | Допуск | Метод проверки |
|---|---|---|
| Отклонение по высоте | ≤ 2 мм на 1 м | Нивелир, лазерный уровень |
| Отклонение в плане | ≤ 30 мм | Рулетка, теодолит |
| Разница диагоналей | ≤ 10 мм | Рулетка |
| Люфт обвязки | Отсутствует | Физическая проверка |
Вопрос: Можно ли выровнять обвязку, просто подложив деревянные подкладки?
Деревянные подкладки допустимы только для деревянной обвязки и при перепаде до 10 мм. Они должны быть из твёрдых пород, обработаны антисептиком. Для металлической обвязки дерево не подходит из-за разной жёсткости.
Вопрос: Какой инструмент нужен для нивелировки свайного поля?
Достаточно лазерного уровня или гидроуровня. Нивелир даёт наибольшую точность. Рулетка используется для контрольных замеров.
Вопрос: Что делать, если после подрезки сваи открылась внутренняя полость?
Полость необходимо забетонировать или заварить металлической пластиной, чтобы предотвратить коррозию изнутри. Обработайте срез грунт-эмалью.
Вопрос: Можно ли выравнивать оголовки с помощью сварки, если свая заполнена бетоном?
Да, но требуется защита бетона от перегрева. Используйте сварку короткими швами с перерывами для остывания. Альтернатива — наращивание с помощью бетонирования.
